Balkonkraftwerk Halterung für alle Montageorte
Balkonkraftwerk Halterung für alle Montageorte
SKU:MNT-BETON
Das Wichtigste auf einen Blick Mehr anzeigen Weniger anzeigen
- Halterung von Flexisolar GmbH
- Hersteller-Nummer
- LV-B094
Mit der Auswahl des 0% Mwst. Artikels bestätigen Sie, dass die Voraussetzungen nach §12 Abs. 3 UStG für den Kauf und die Lieferung von PV-Komponenten zum Steuersatz von 0% erfüllt sind.
Verfügbarkeit für Abholungen konnte nicht geladen werden
37 auf Lager
-
Bestellung aufgegeben
- - -
Bestellung verschickt
- - -
Bei dir Zuhause
Glory Erweiterungsakku
Sunshare Smart Meter
Ray Solarmodul 200W Komplett Schwarz
Zertifikate, Datenblätter & Dokumente
Zertifikate, Datenblätter & Dokumente
Dokumente Halterungen für alle Montageorte
Montageanleitungen zu den verschraubten Halterungen und der Nachweis für Vermieter und Hausverwaltung. 3 Dokumente, direkt zum Herunterladen.
Montageanleitungen
Der Bausatz für Balkon, Wand und Boden. Enthält alle drei Montagearten, die Teileliste mit Drehmomenten und die vier Neigungen 15, 20, 25 und 30 Grad.
Herunterladen
Der Dachhaken fürs Ziegeldach: Aluminium 6005-T5, Schiene A020, Verschraubung auf dem Sparren, 5 mm Luft zum Ziegel.
Herunterladen
Zum Vorlegen bei Vermieter oder Hausverwaltung, wenn eine Zustimmung nötig ist.
HerunterladenZwei Maße entscheiden alles: wo es hängt und wie groß das Modul ist.
Nicht der Balkontyp bestimmt die Halterung, sondern das Bauteil, an dem sie sitzt — und das Gewicht dessen, was sie tragen soll. Ein 200-W-Modul wiegt 7,5 kg und wird geklemmt. Ein 500-W-Modul wiegt über 27 kg und wird verschraubt oder aufgestellt. Einmal nachmessen dann steht deiner Stromproduktion nichts mehr im Wege.
- Geklemmt statt gebohrt bei 200 W
- Brüstung 70 bis 170 mm
- Handlauf 30 bis 120 mm
- Neigung 15, 20, 25 und 30°
- TÜV Rheinland geprüft
- Befestigungsmaterial liegt bei
Alle sieben auf einen Blick
| Montageort | Maß am Bauteil | Modulgröße | Neigung |
|---|---|---|---|
| Brüstung, geklemmt | 70 bis 170 mm Stärke | 200 W | einstellbar |
| Handlauf, geklemmt | 30 bis 120 mm, rund oder eckig | 200 W | einstellbar |
| Aufständerung auf der Brüstung | faltbar, 2 kg Eigengewicht | 200 W | 10, 20, 25, 30° |

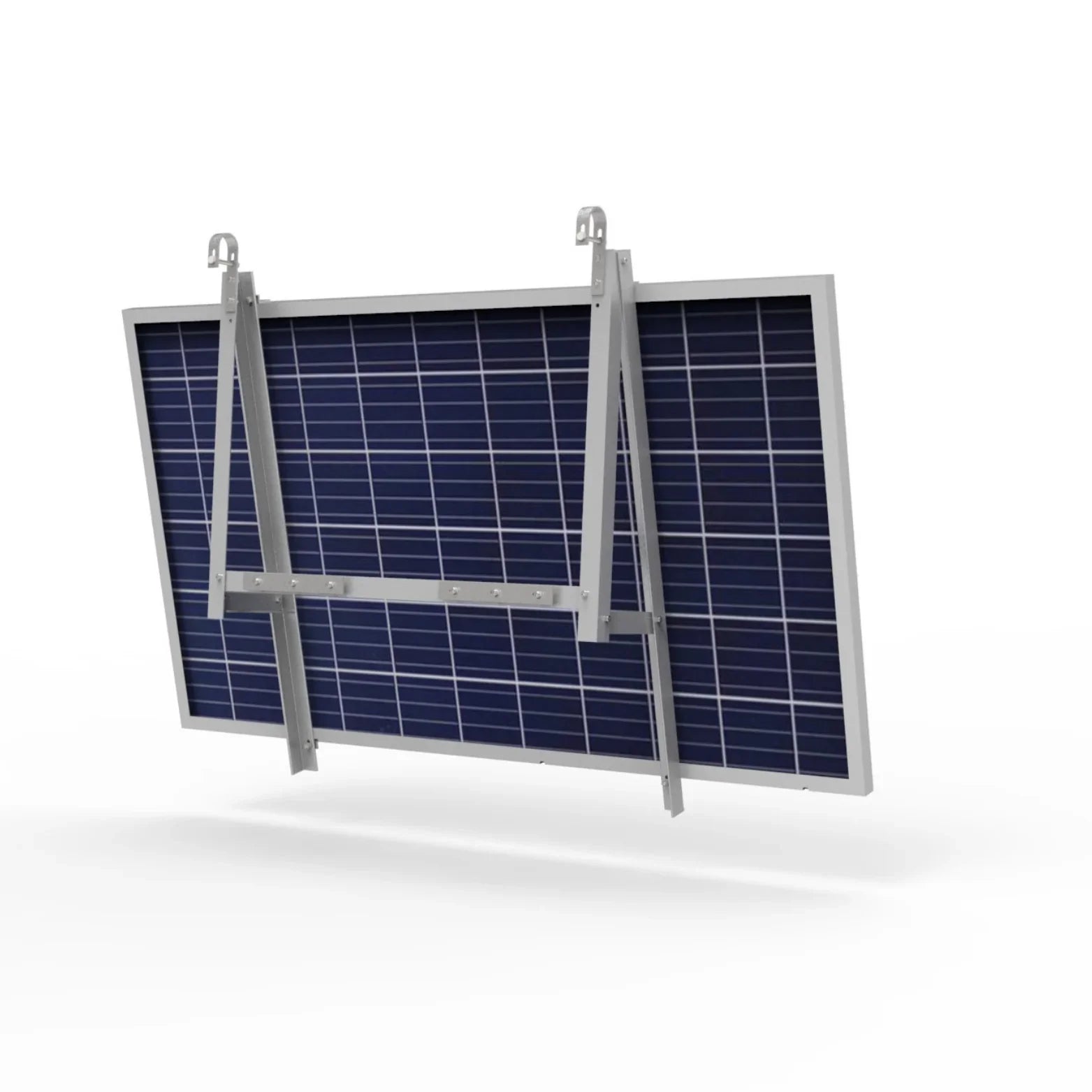

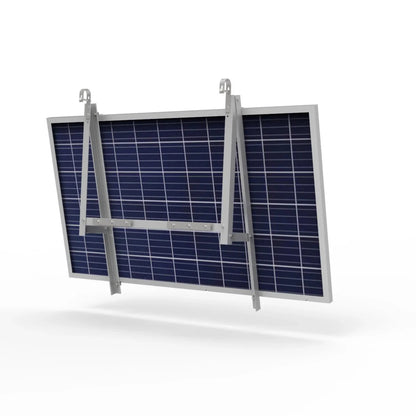

| Balkon | Bausatz LV-B094 | 460 bis 500 W | 15, 20, 25, 30° |

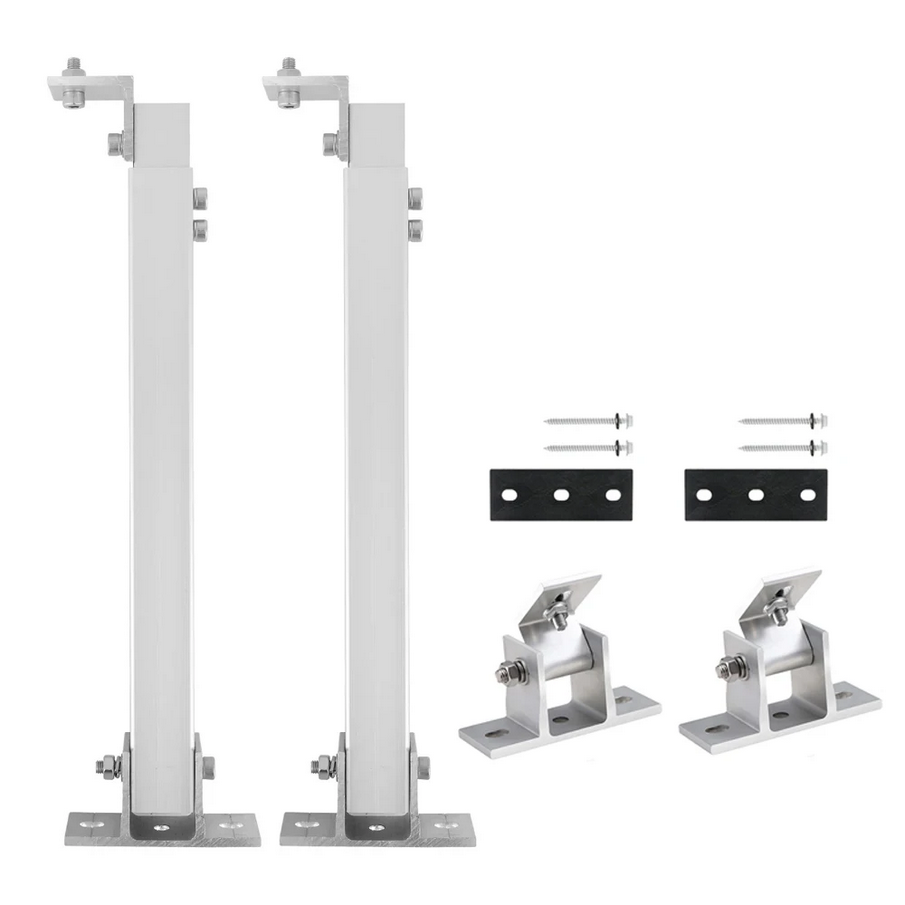

| Wand und Fassade | Bausatz LV-B094 | 460 bis 500 W | 15, 20, 25, 30° |

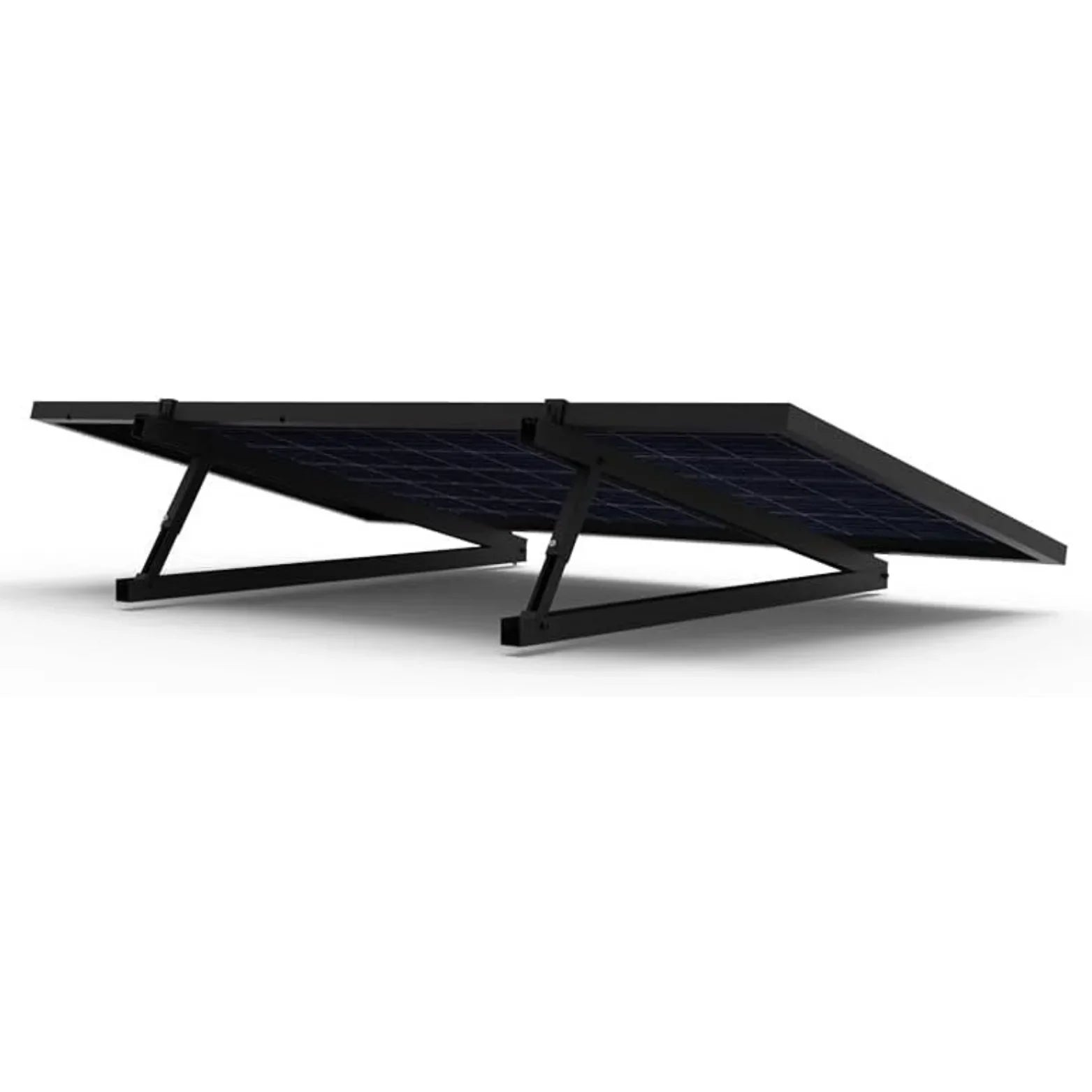

| Boden, Garten und Flachdach | Bausatz LV-B094 | 460 bis 500 W | 15, 20, 25, 30° |
| Ziegeldach | Dachhaken LV-T084, Set für zwei Module | 460 bis 500 W | über die Schiene |
Für die 200-W-Module: geklemmt, nicht gebohrt
Drei Halterungen für den Mietbalkon. Sie greifen nicht in die Mauer, sie klemmen — was geklemmt ist, geht beim Auszug wieder ab.

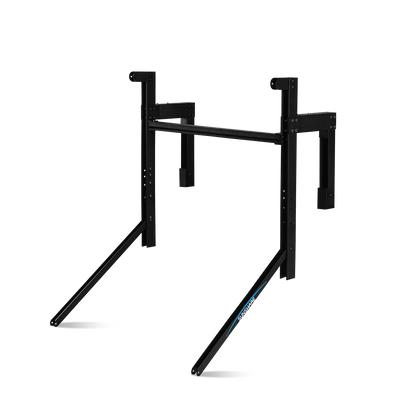

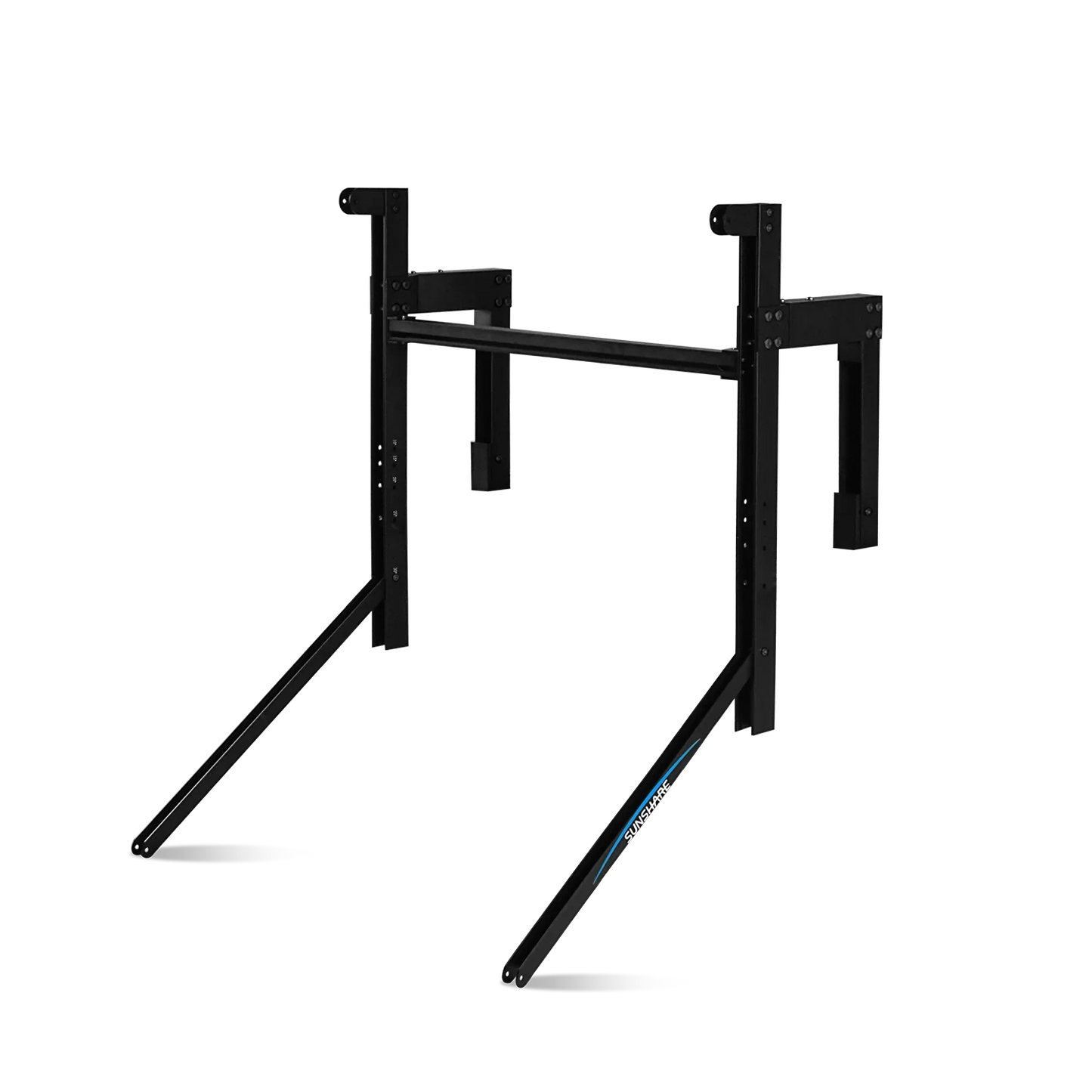

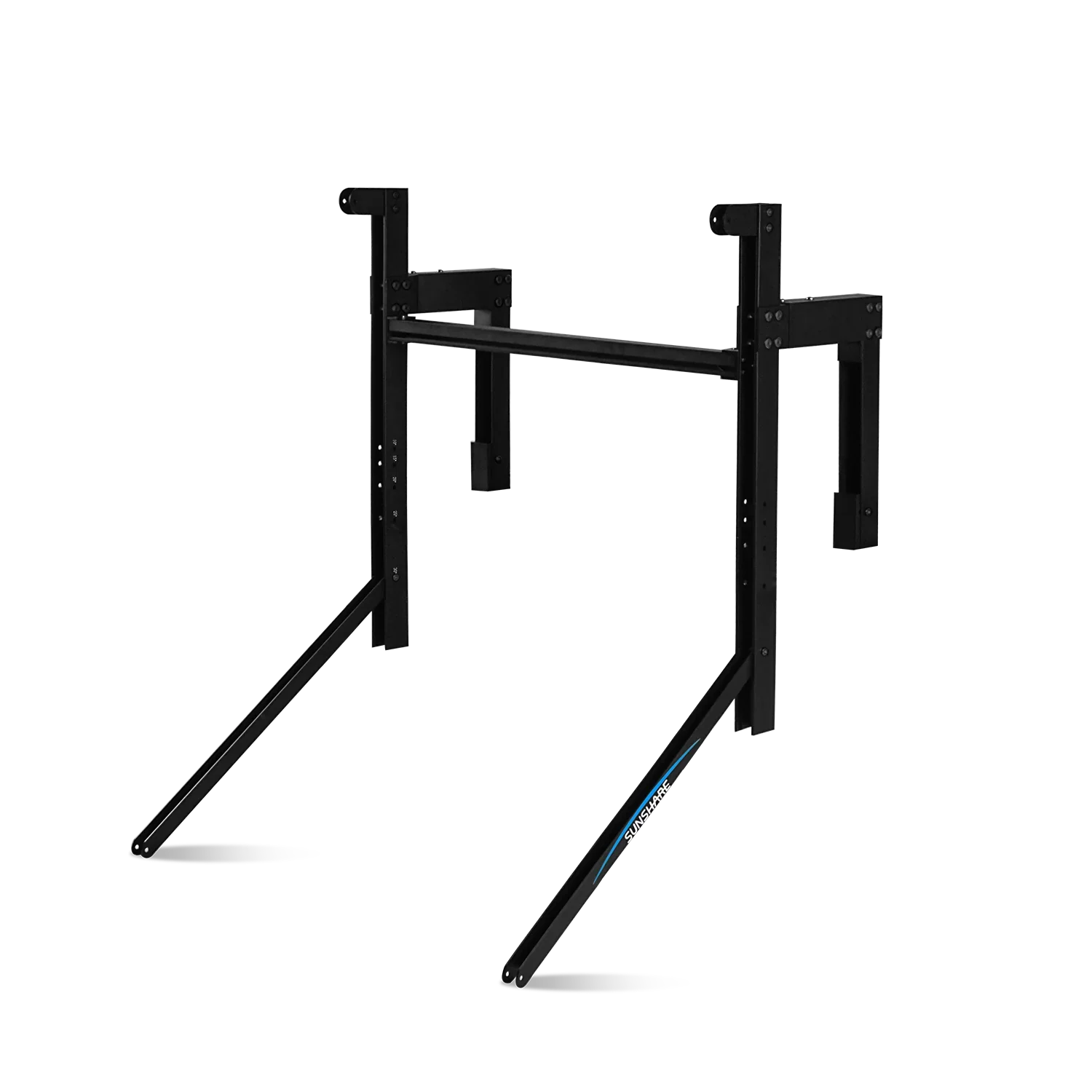

- Brüstung: für massive Brüstungen von 70 bis 170 mm Stärke, Eigengewicht bis 5 kg.

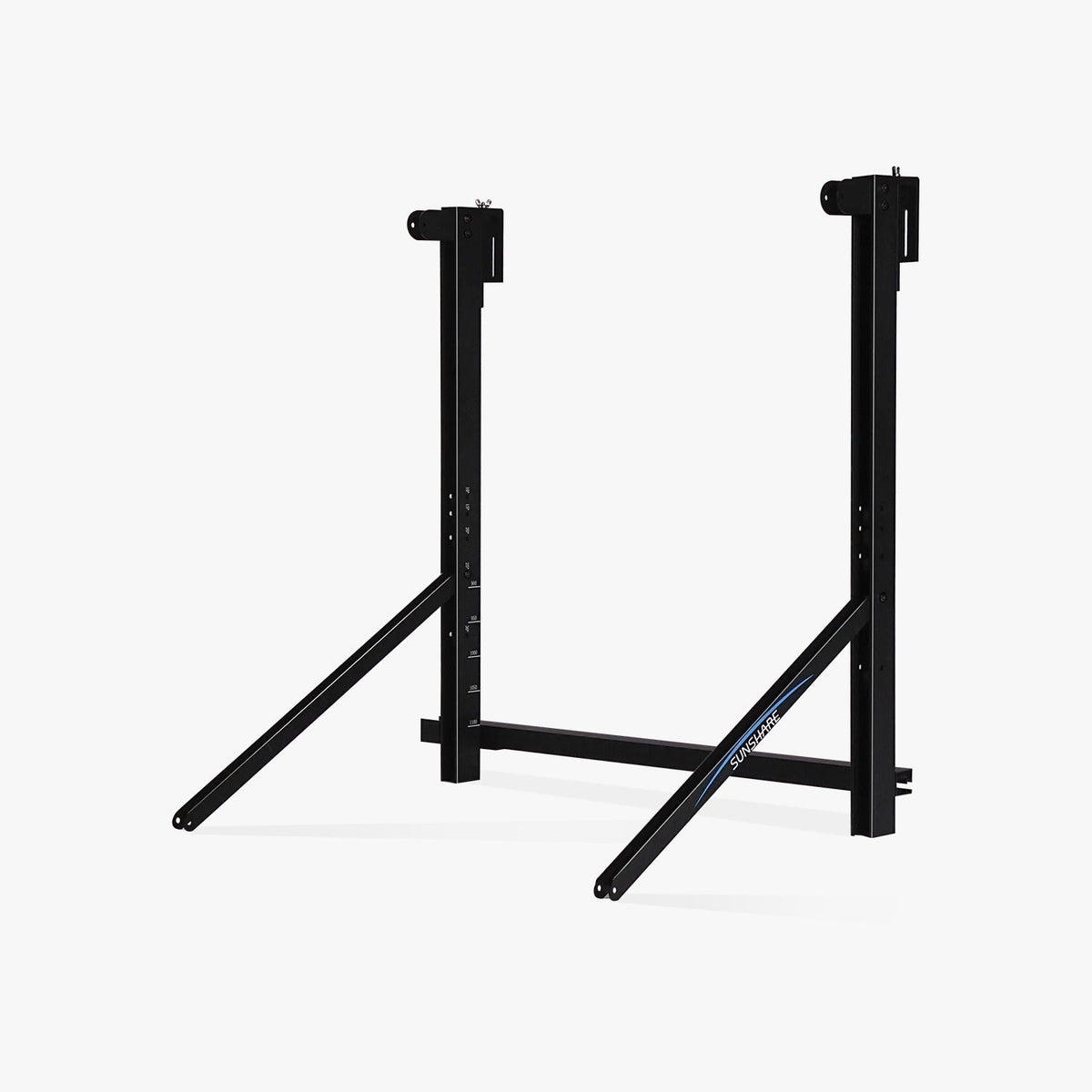

- Handlauf: für runde und eckige Handläufe von 30 bis 120 mm Breite, ebenfalls bis 5 kg.
- Aufständerung: die einfache Variante auf der Brüstung, 2 kg, faltbar zur Lagerung, Neigung in 10, 20, 25 und 30° einstellbar.
Die Grenze läuft über das Gewicht, nicht über die Marke: Diese drei sind für Module mit 7,5 kg ausgelegt. Ein 460- oder 500-W-Modul wiegt 24,6 bis 27,3 kg — das gehört an keine Klemmhalterung.
Für die 460- bis 500-W-Module: verschraubt oder aufgestellt
- Ein Bausatz, drei Montageorte: Balkon, Wand und Boden sind derselbe Bausatz LV-B094. Er rastet in vier Winkeln ein — 15°, 20°, 25° und 30° — und zwar in jeder der drei Montagearten.

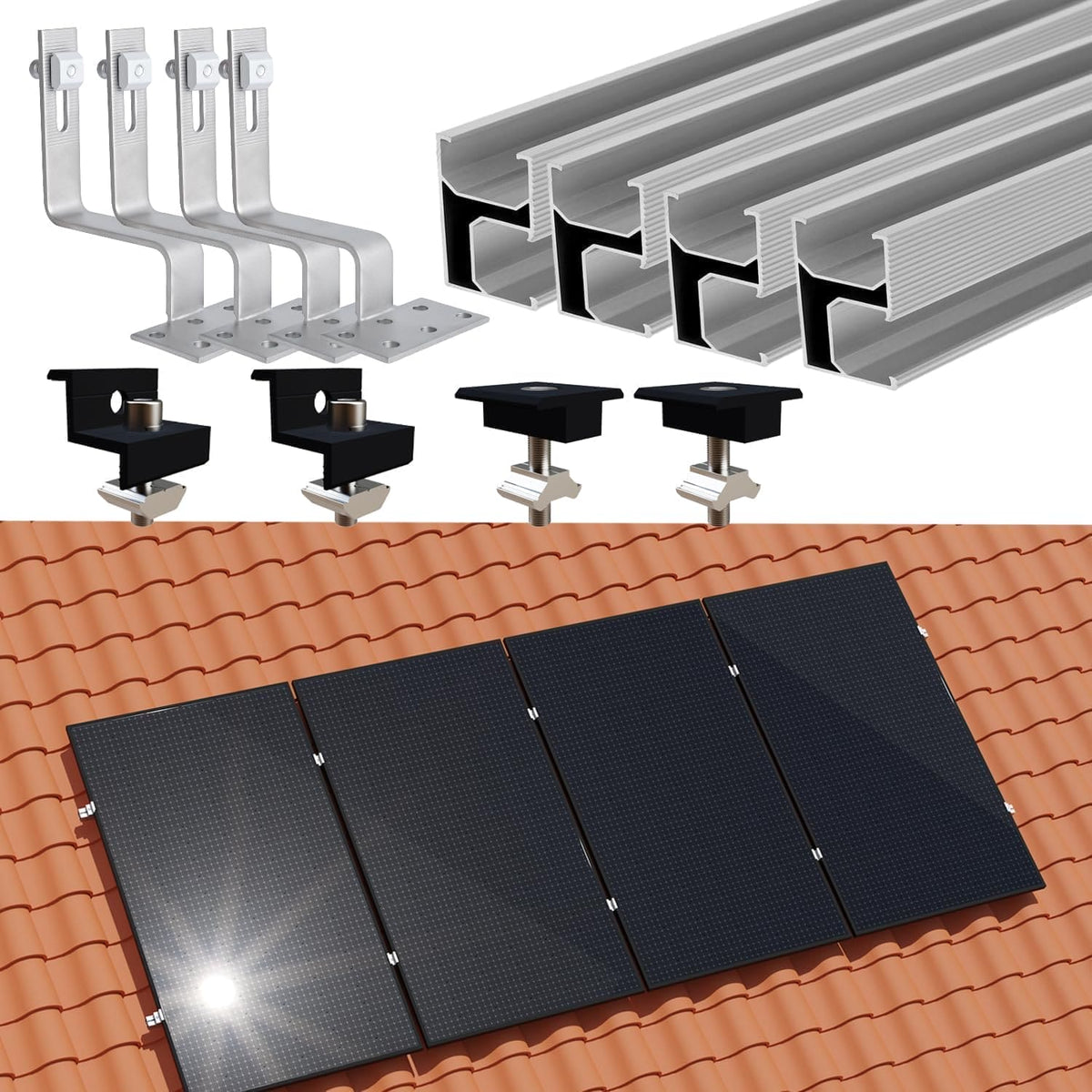

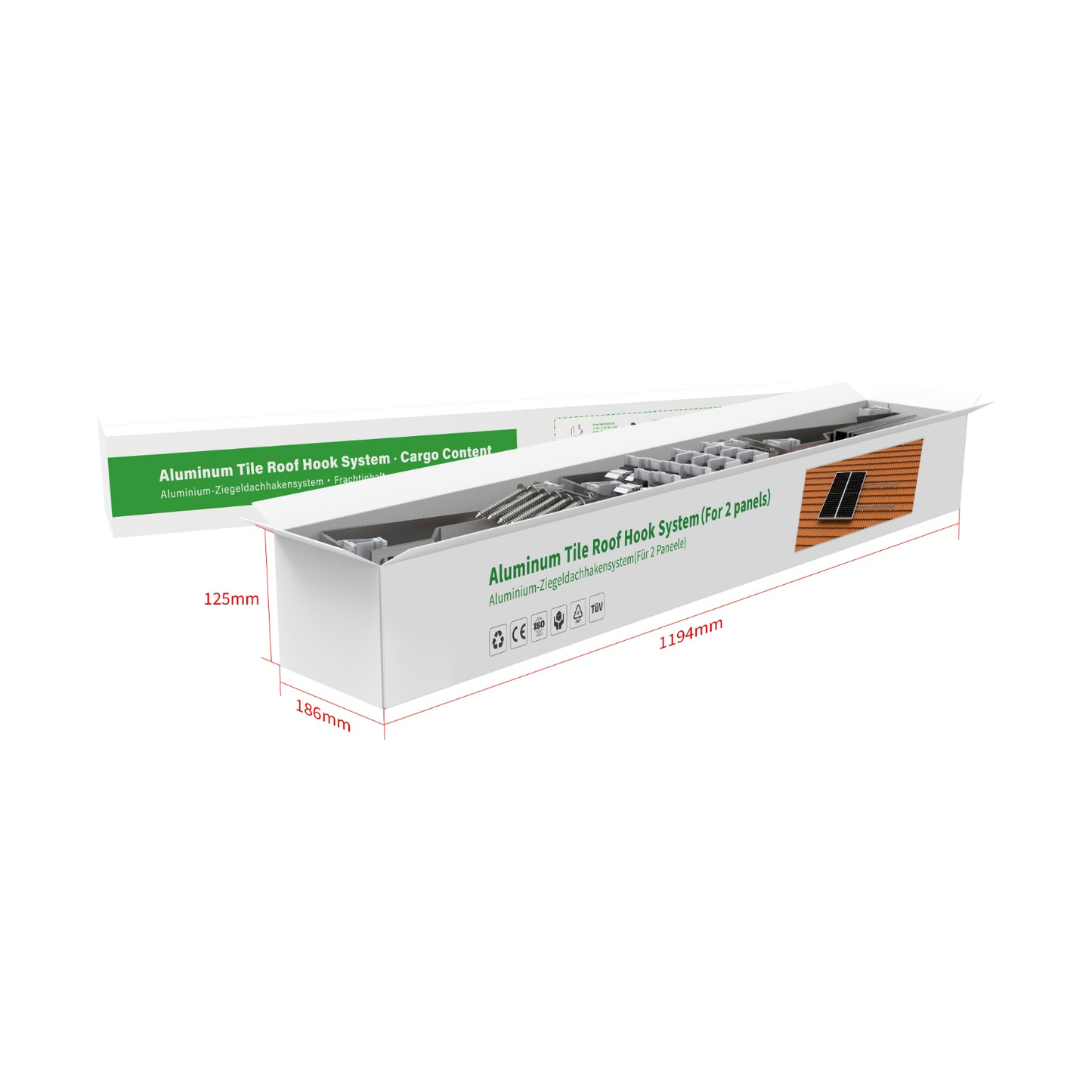

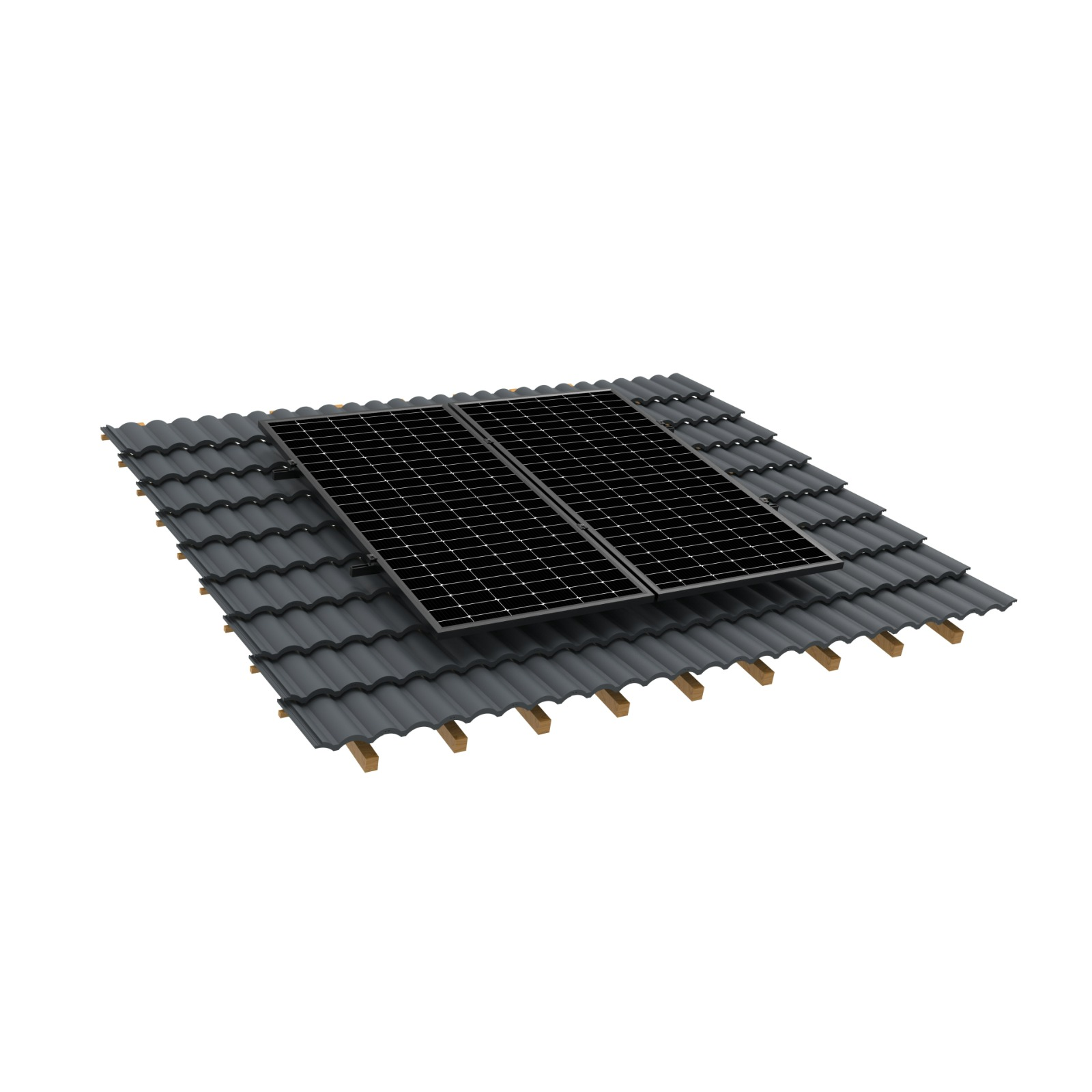

- Ziegeldach (LV-T084): ein eigener Dachhaken aus Aluminium 6005-T5, vormontiert, passend zu Montageschienen vom Typ A020. Ein Karton (1194 × 186 × 125 mm) reicht für zwei Module.
- Warum 460 bis 500 W: derselbe Bausatz wird auch als Komplettset mit einem 500-W-Modul verkauft. Freigegeben ist dabei eine Zahl von Modulen, kein Gewicht in Kilogramm — halte dich an die Stückzahl.
- Werkstoffe: tragende Teile aus Aluminium 6005-T5, Befestigungselemente aus Edelstahl A2. Das Befestigungsmaterial liegt bei.
- Geprüft: TÜV Rheinland nach 2 PfG 1794, Prüfzeichen-ID 1111294918 — geprüft wurden mechanische Sicherheit, Tragfähigkeit und Alterungsbeständigkeit.

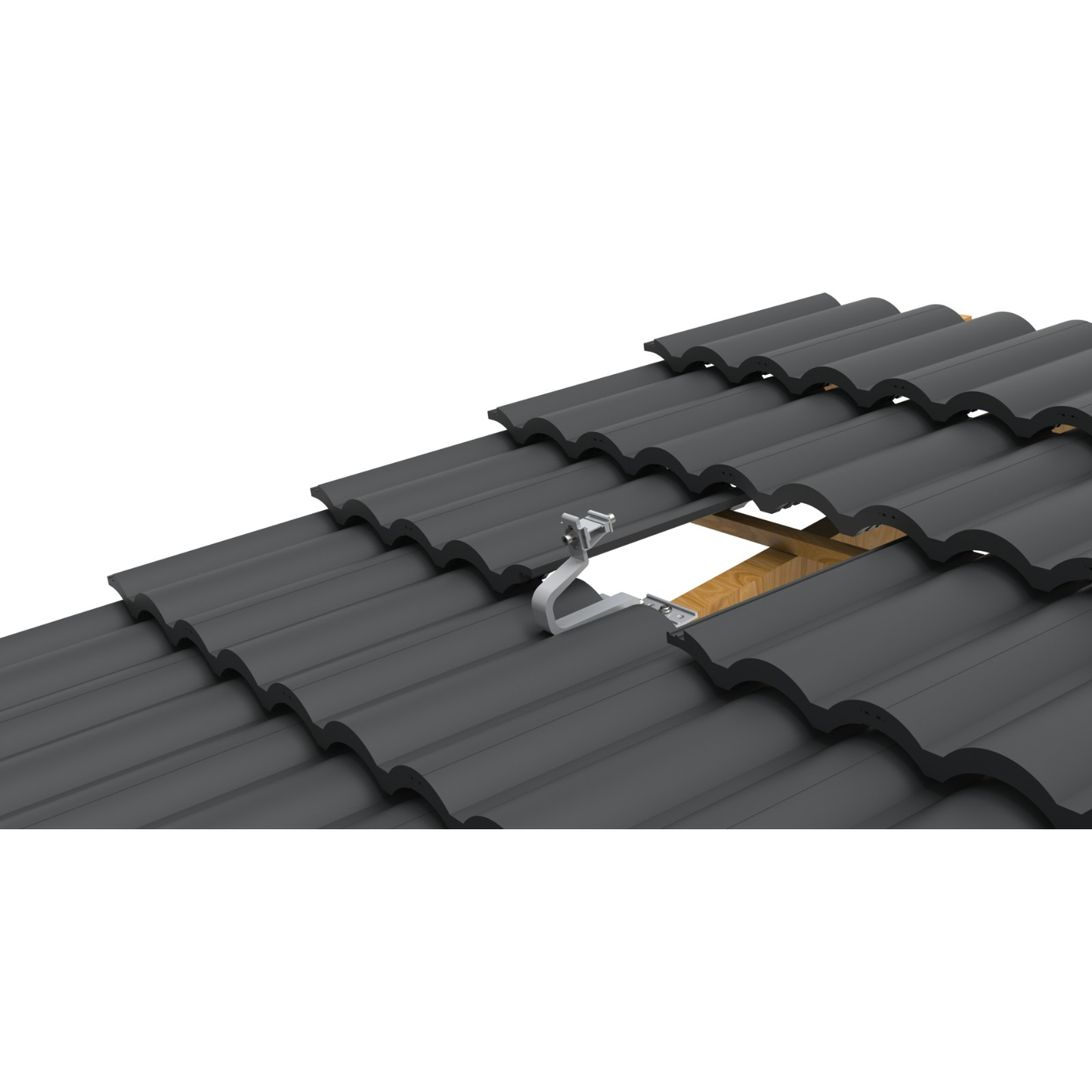

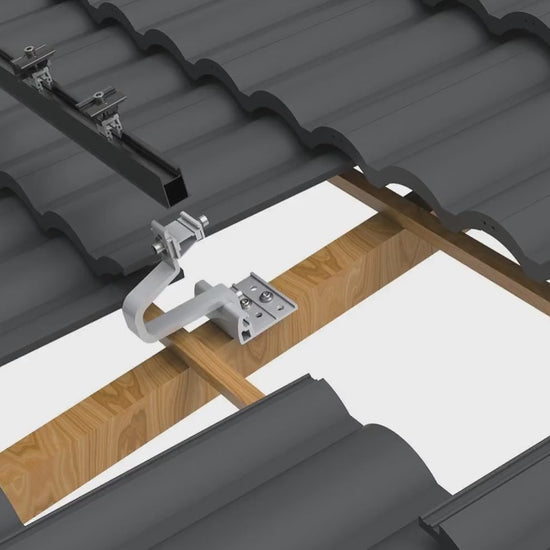

Wie der Dachhaken sitzt

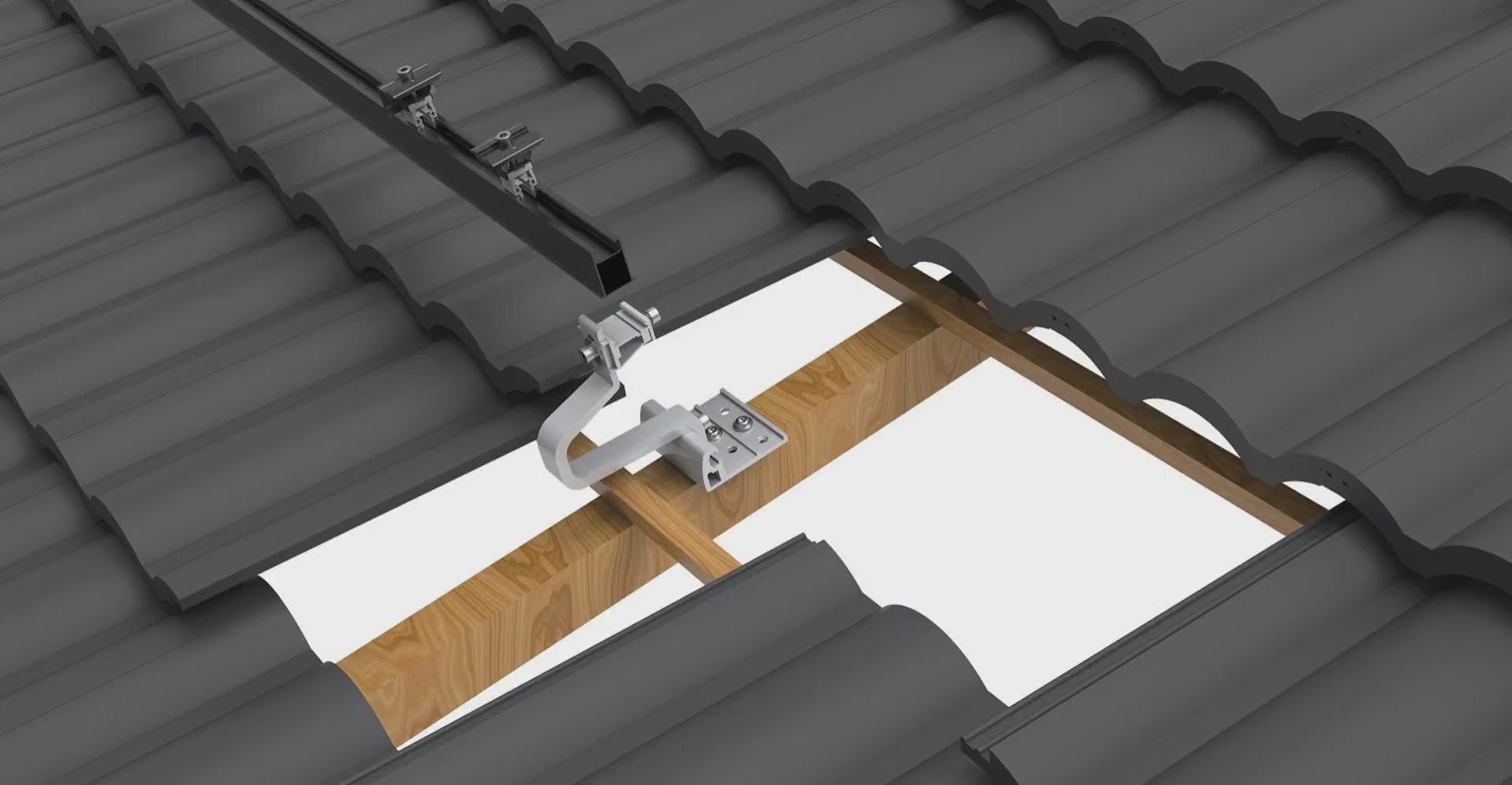

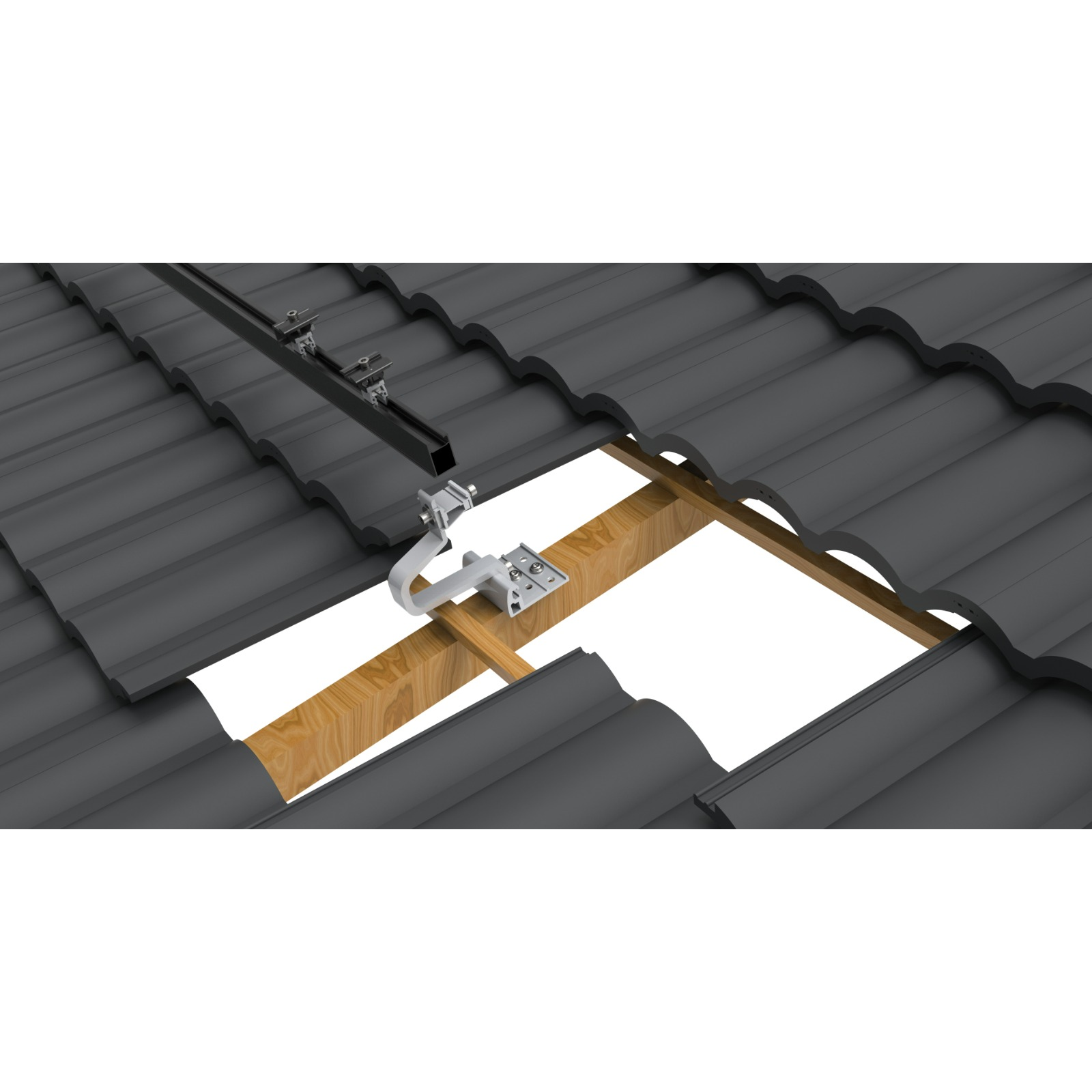

Die Grundplatte wird mit mindestens zwei Edelstahl-Tellerkopfschrauben (8 × 80 oder 8 × 100 mm) direkt auf dem Holzsparren verschraubt, nie auf der Dachlatte. Zwischen Hakenarm und darunterliegendem Ziegel bleiben rund 5 mm Luft — sonst drückt der Haken bei Wind- oder Schneelast auf den Ziegel und bricht ihn. Der obere Ziegel bekommt an der Auflagekante eine Nut, danach greift er wieder normal in die Nachbarziegel.
Für die Freigabe durch Vermieter oder Hausverwaltung haben wir einen fertigen Sicherheits- und Montagenachweis — frag danach, wenn du ihn brauchst.
Versand aus deutschem Lager.
Aufbauanleitung, so einfach gehts!
Diese Fragen können wir dir jetzt schon beantworten!
Welche Halterung passt zu meinem Balkon — Beton, runder oder eckiger Handlauf?
Welche Halterung passt zu meinem Balkon — Beton, runder oder eckiger Handlauf?
SunShare bietet drei Halterungstypen an: die Beton-Halterung für massive Brüstungen mit 70 bis 170 mm Wandstärke, die Universal-Halterung für runde Handläufe mit 30 bis 120 mm Durchmesser und dieselbe Universal-Halterung auch für eckige Handläufe in derselben Klemmbreite. Welche du brauchst, hängt davon ab, ob deine Brüstung eine geschlossene Wand ist (Beton) oder ein offenes Geländer (Handlauf). Miss einmal mit dem Zollstock: Wandstärke bei Beton, Außenmaß bei Handlauf — bei eckigem Profil die größere Seite. Beide Halterungen kommen vormontiert per Post, werden ohne Bohren befestigt und tragen Module von 7,5 kg pro Stück sicher, auch in Kombination zu vier Modulen.
Wie schwer ist ein Modul und welche Last kommt auf meine Brüstung?
Wie schwer ist ein Modul und welche Last kommt auf meine Brüstung?
Ein SunShare-Solarmodul wiegt 7,5 kg — etwa die Hälfte handelsüblicher Glas-Glas-Module mit 15 bis 22 kg. Bei einem 800-Watt-Komplettset mit vier Modulen kommst du also auf rund 30 kg Modulgewicht plus etwa 5 kg Halterung pro Modul, gesamt circa 50 kg verteilt auf vier Auflagepunkte. Das entspricht ungefähr einem kleinen Erwachsenen, der sich ans Geländer lehnt. Geprüfte Beton- und Stahlbalkone in Mehrfamilienhäusern halten gemäß DIN 1055-3 deutlich höhere Lasten aus. Im Zweifel hilft ein kurzer Blick in den Bauplan oder eine Anfrage beim Hausverwalter. Die Leichtbauweise ist genau der Grund, warum SunShare für Stadtbalkone und Mietwohnungen entwickelt wurde — schwere Module bleiben oft an Statik oder Vermieter-Bedenken hängen.
Ist das System Wetter- und Regenfest bei Sturm?
Ist das System Wetter- und Regenfest bei Sturm?
Absolut: IP67-zertifiziert, hagelsicher. Genieße Sonne, egal was kommt!
